双色无极调光灯超厉害！还有光模块电路图助你DIY

这是双色无极调光灯在手机上打出的灯光效果。

这是双色无极调光灯在手机上呈现的灯光效果。

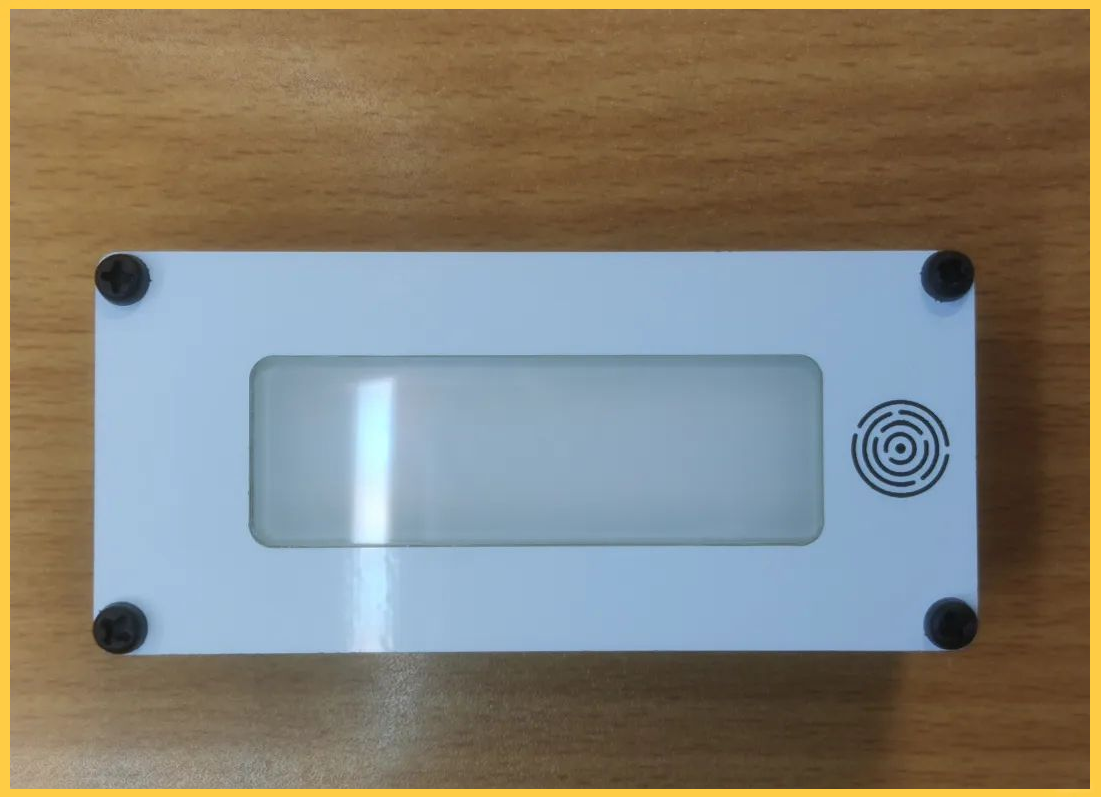

它，就是那款令人瞩目的双色温无极调光灯。

# 功能与亮点概览：

无频闪问题：经过实测，调光频率高达8KHZ，与数据手册中的32KHZ相符，属于高频PWM范畴，确保无频闪困扰。

亮度非凡：最高亮度足以点亮一个宿舍，无论是学习还是夜读，都能提供充足的照明。

持久续航：采用可拆卸的18650电池，两颗电池总容量3200毫安时，一次充电，最低亮度下可使用20天，轻松应对长时间需求。

双色温灵活调节：同时支持双色温调节，最高亮度时电流为3A，而最低亮度仅为16A。此外，白色与暖色温也有各自的调节范围。

此外，还提供了电路设计图，简洁明了，非常适合DIY爱好者或学习者实践。

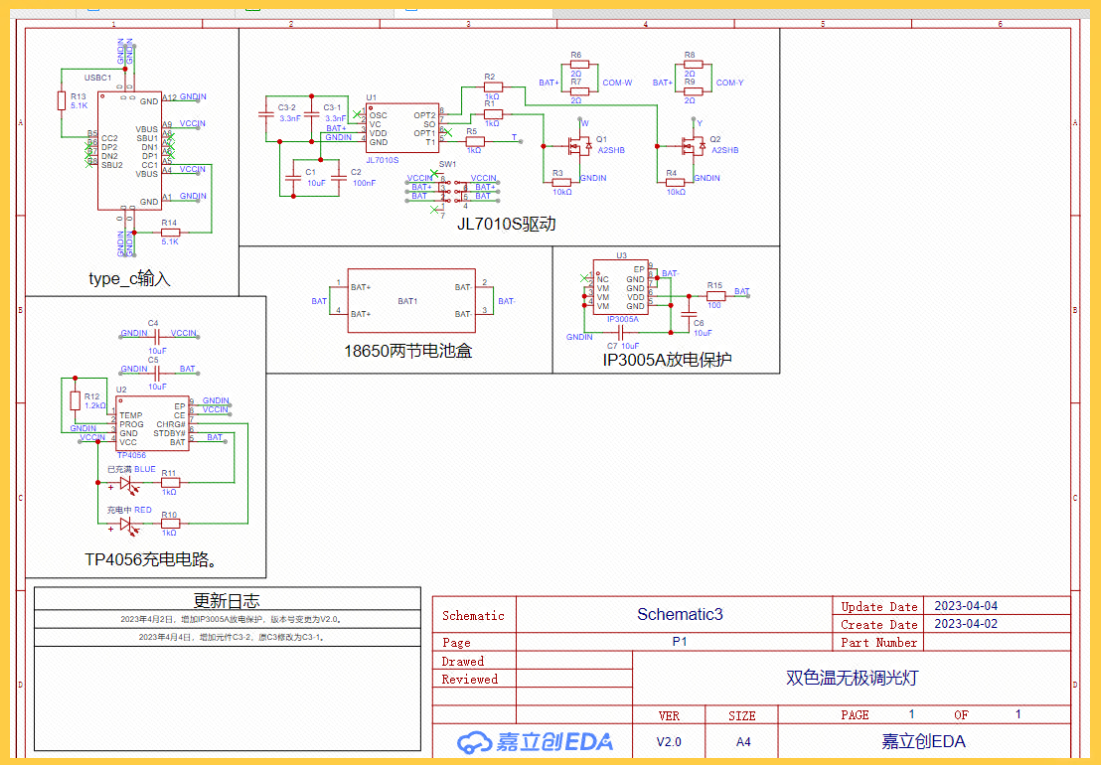

驱动板原理图

驱动板PCB原理图

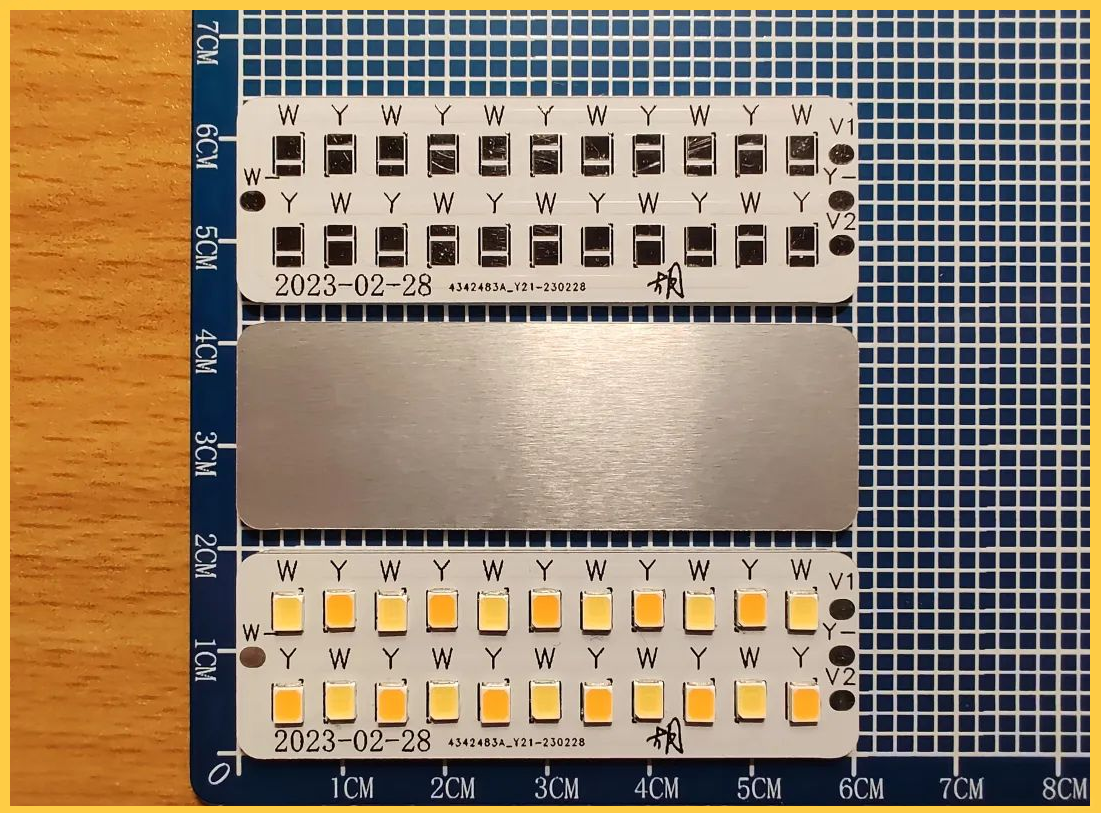

双色温灯板原理图

双色温灯板PCB原理图

双色温灯板PCB原理图 - 底盖部分

双色温灯板PCB原理图 - 顶盖与底盖部分

接着，我们来看一下双色温灯板的顶盖和底盖设计。这部分与透明灯罩和面板的配合，共同构成了灯板的完整外观。在设计中，顶盖和底盖不仅起到了保护内部电路的作用，还影响了灯光的输出效果。通过合理选择材料和优化结构设计，可以确保双色温灯板在实现高效调光的同时，也具备良好的外观美感。

在完成对双色温灯板PCB顶盖与底盖设计的探讨后，我们还需要进行进一步的核查，以确保设计的完整性和准确性。请自行再次检查，以确保没有遗漏任何重要细节。

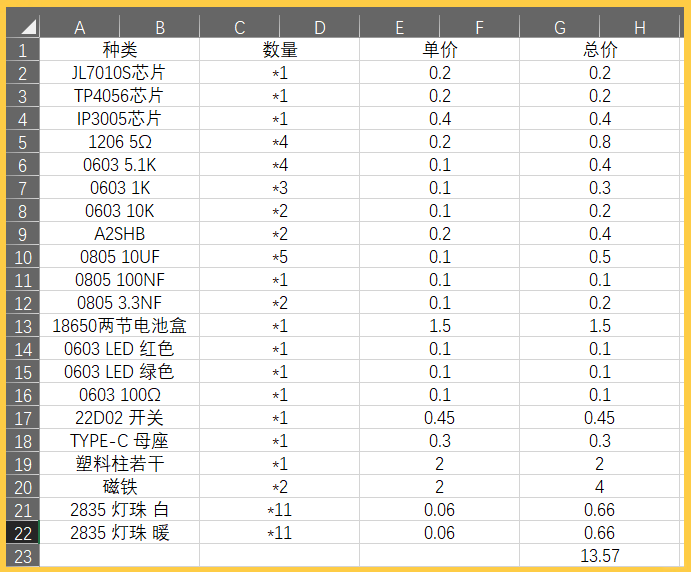

DIY注意事项

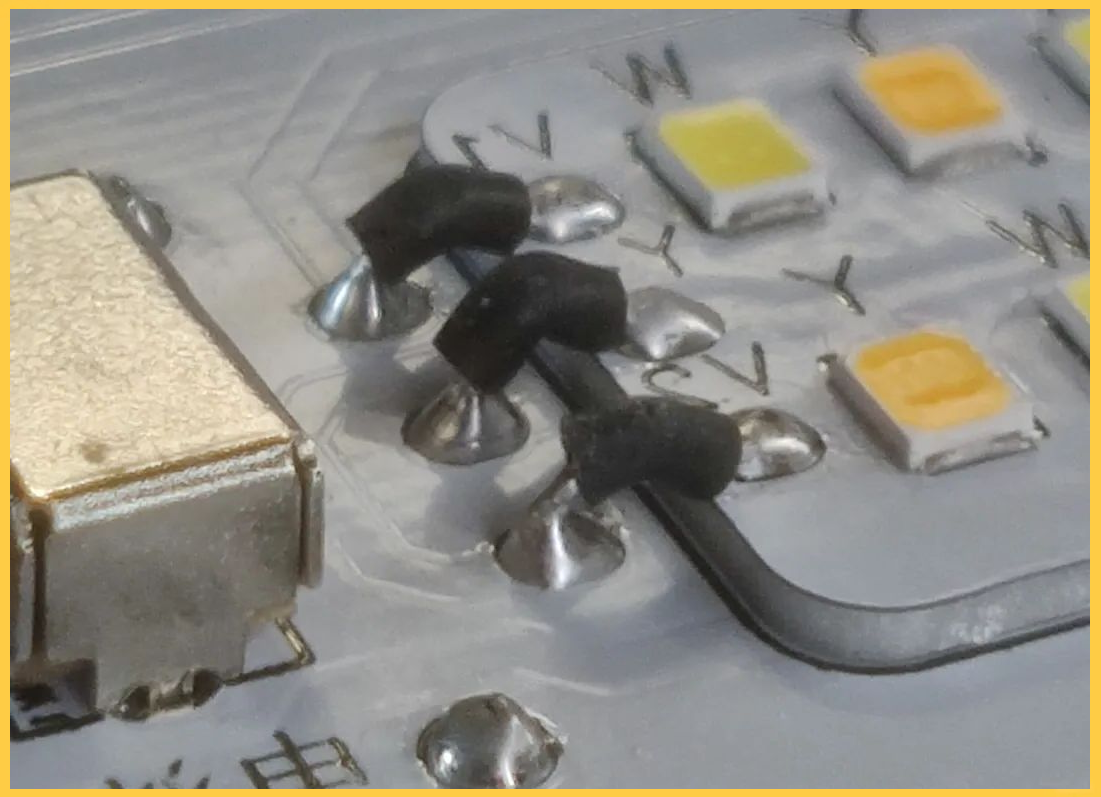

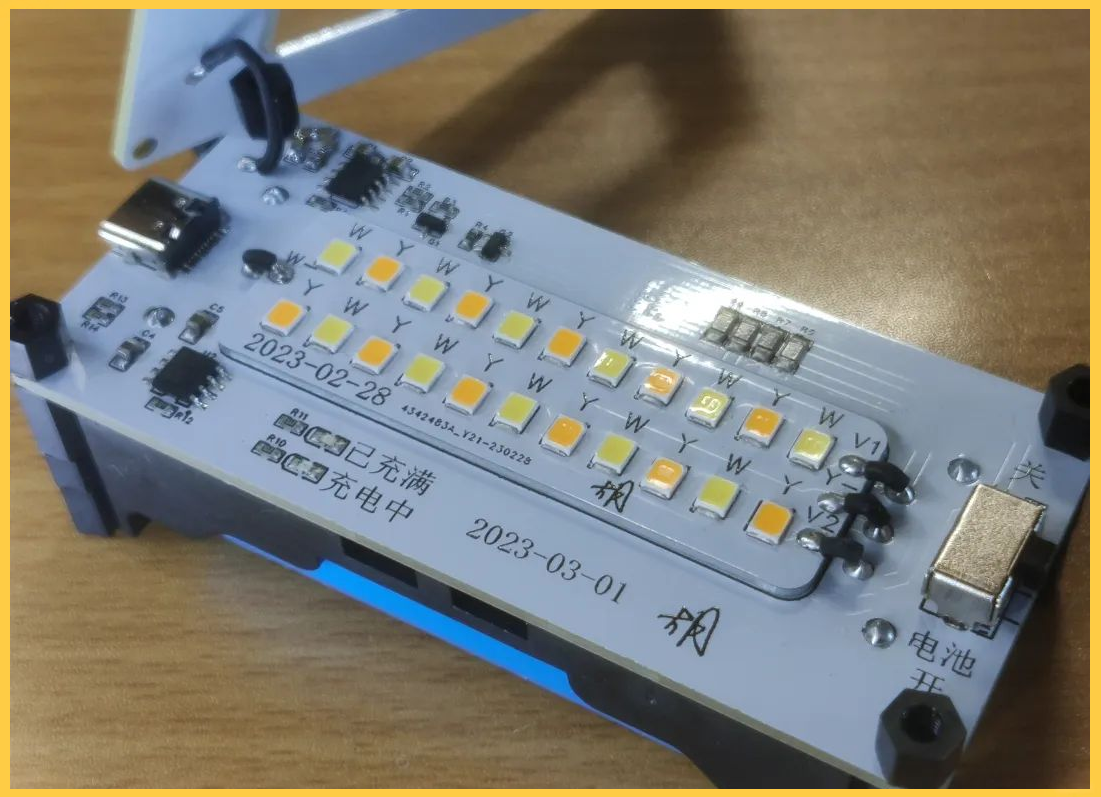

在制作双色温灯板时，需要注意以下几点。首先，选择铝基板作为灯板的材质，因为它具有良好的导热性和电气性能。其次，确保通过导线将灯板与驱动板连接起来，以保证灯板的正常工作。遵循这些注意事项，将有助于您顺利完成双色温灯板的制作。

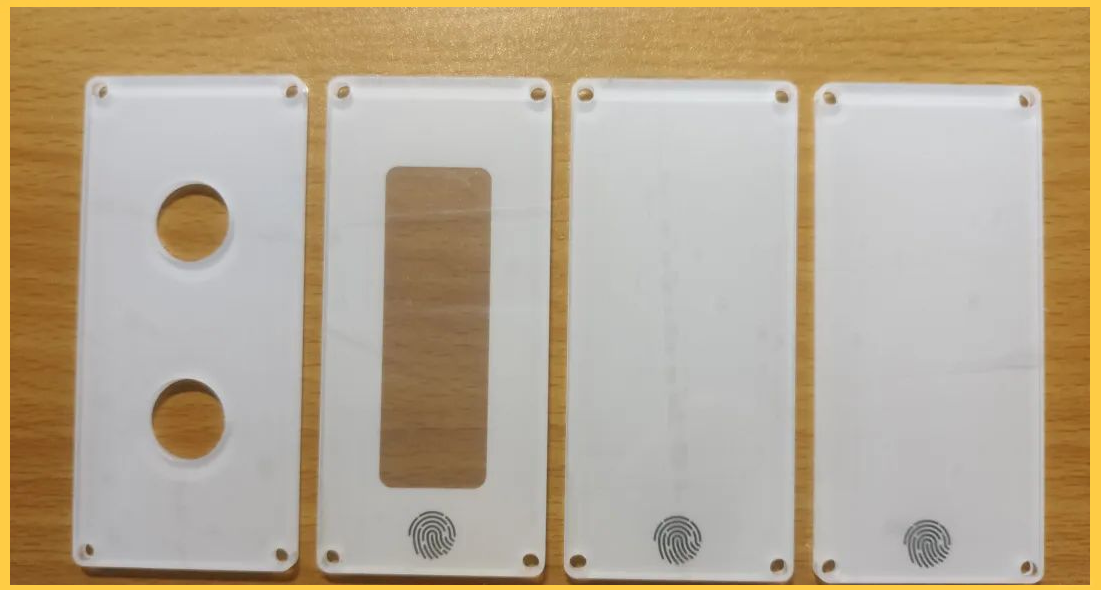

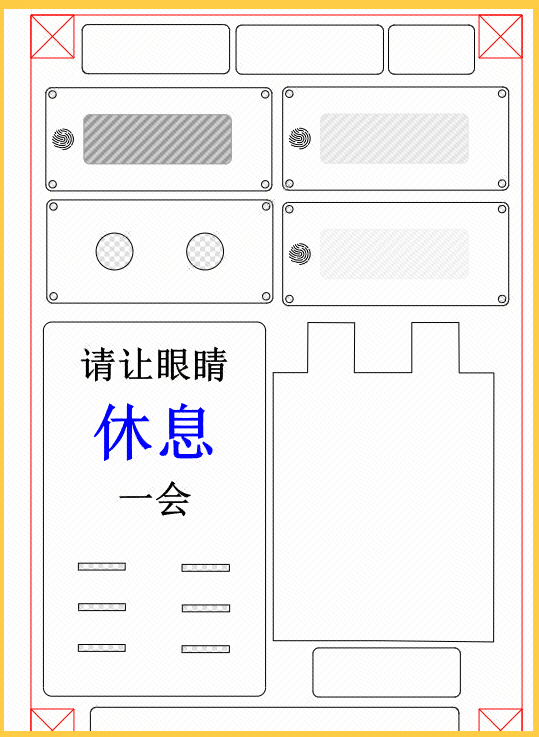

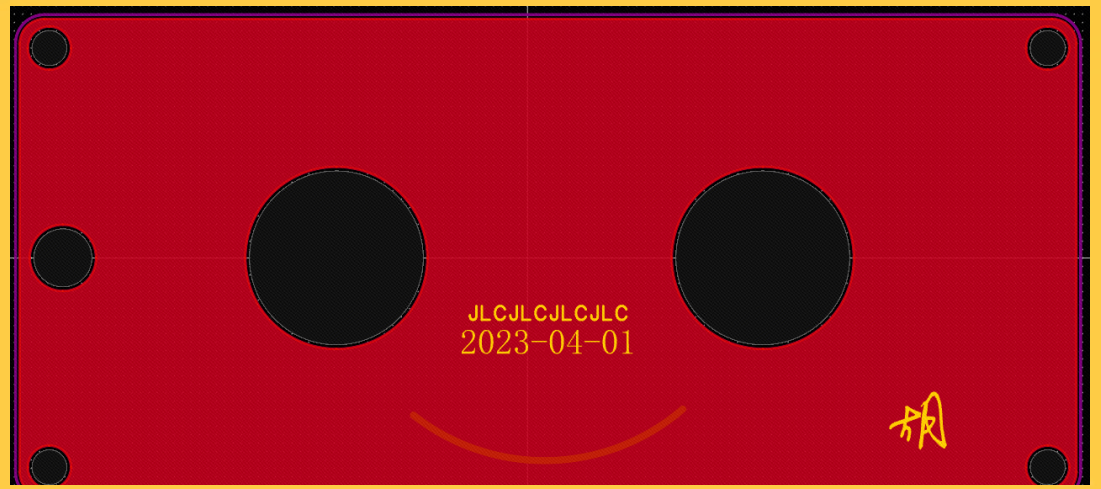

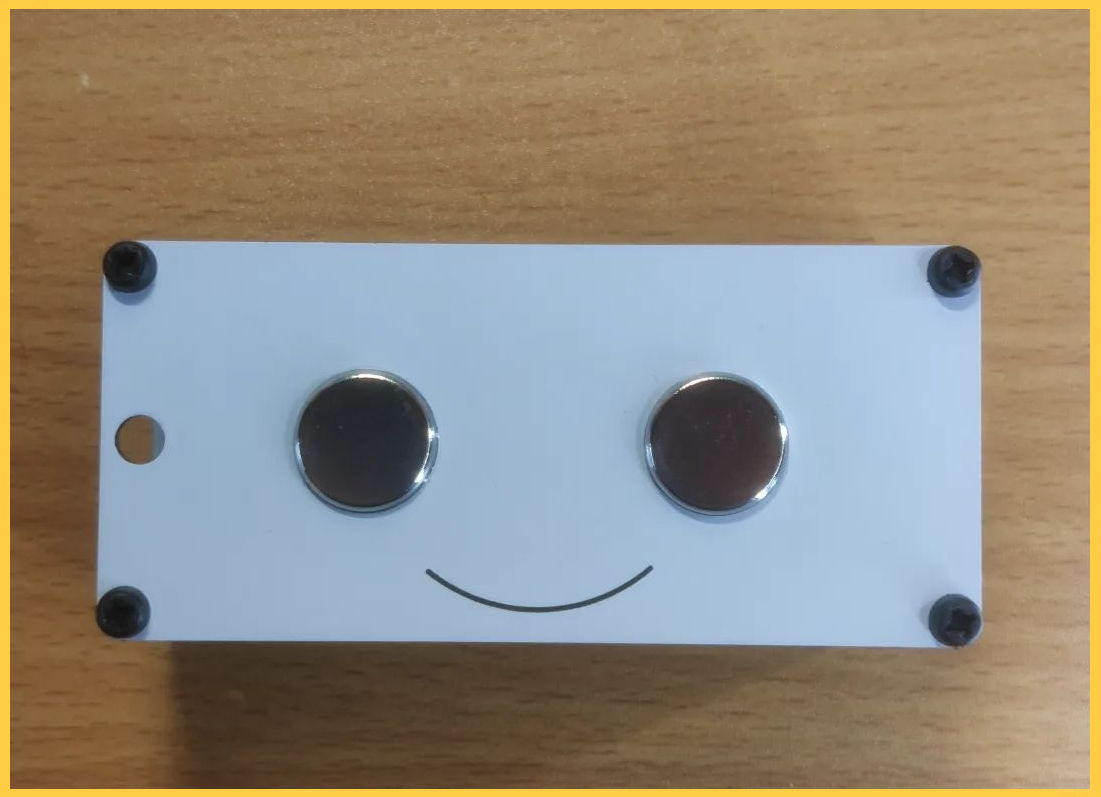

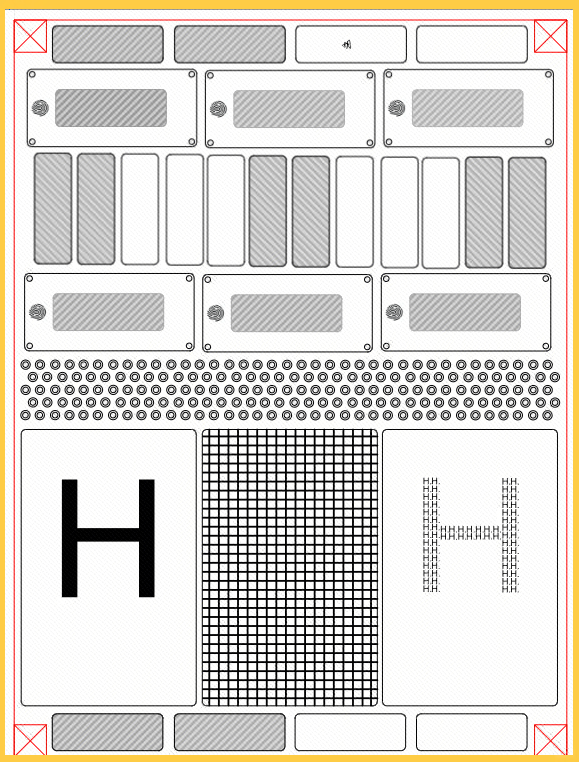

在制作面板时，应选择亚克力底面进行打印，并留意去除内含的无用拼版，以确保面板的顺利制作。

C3型号的电容位虽然只有一个，但我们可以采用叠放或改板的方式，轻松安装两个电容。

关于面板上的开关，其上标有“外置-关，电池-开”的字样。在不连接type-C的情况下，此开关用于切换电池供电；而连接type-C时，则可以选择使用电池或type-C供电，但此时无法完全关机，因为无论开关拨至哪一侧，芯片都会持续供电。

当使用外置供电时，面板的最高亮度将达到7A，亮度极高，同时发热量也相应增大。为安全起见，我们不建议长时间使用最高亮度，以免电池受损。

开源信息

本项目已开源！

——想要深入了解？想要为作者贡献一份力量？请访问开源网址。

开源网址：
