C51 环境下矩阵键盘工作原理及程序实现步骤全解析

简介：矩阵键盘广泛用于电子和嵌入式系统项目中，C51编程使得矩阵键盘的开发更加简便。本文详细介绍了矩阵键盘的工作原理和在C51环境下的程序实现，包括IO口初始化、循环扫描、键值解码、中断处理以及消抖处理等步骤。通过学习这些技术要点，读者可以提高编程技能，以便在各种项目中灵活应用矩阵键盘。

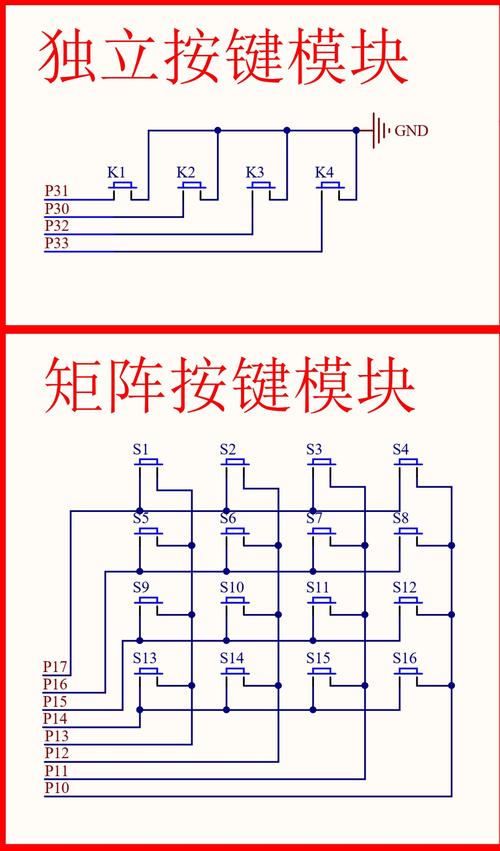

1. 矩阵键盘硬件原理

矩阵键盘是一种广泛应用于嵌入式系统中的输入设备，其基本构成是由行线和列线交叉组成的矩阵结构。每一个按键的位置都对应一个独特的行和列的交叉点。当一个按键被按下时，它所在位置的行线和列线之间会产生电信号的交互，通过对此交互的检测，即可识别出哪一个按键被操作。

硬件上，矩阵键盘可以分为薄膜型和机械型两大类，但它们的工作原理基本相同。矩阵键盘的优势在于与同等数量按键的独立键盘相比，它能显著减少所需的I/O口数量，这在资源有限的微控制器上尤为重要。但这种设计也带来了复杂的键盘扫描和解码过程，需要通过编程逻辑来准确识别按键操作。

在深入编程实现之前，理解矩阵键盘的硬件连接和信号交互原理是至关重要的。这不仅有助于设计更高效的扫描算法，也为后续的软件开发打下坚实的基础。

2. C51编程环境与IO口初始化 2.1 C51编程环境介绍 2.1.1 C51编译器的安装与配置

C51是一套针对8051系列微控制器的软件开发工具。在进行C51编程之前，必须先确保已经安装了Keil µ，这是一个集成开发环境(IDE)，通常包含编译器、调试器和一个功能丰富的用户界面。

安装过程通常涉及下载安装包、接受许可协议、选择安装目录和组件以及完成安装。安装完成后，通常需要进行一些基本配置，比如选择目标微控制器、配置晶振频率等。这些设置将影响编译器生成的代码和调试过程。

2.1.2 开发环境的搭建

开发环境的搭建是编写程序前的准备步骤，需要配置IDE来适应特定的硬件平台和开发需求。配置步骤通常包括：

创建项目：在Keil µ中新建一个项目，并为项目命名。 选择目标设备：基于使用的微控制器，选择相应的芯片型号。 配置项目选项：设置内存模型、堆栈大小和硬件特性。 添加文件：将项目所需的C文件和头文件添加到项目中。 配置编译器：设置编译器的警告级别、优化选项和宏定义。 2.2 IO口初始化方法 2.2.1 IO口的概念与功能

IO（Input/）口是微控制器与外部世界交互的接口。8051微控制器有四个8位的并行IO端口，分别是P0、P1、P2和P3，它们既可以用作输入也可以用作输出。

在初始化IO口时，我们需要根据实际应用需求配置每个端口的方向。例如，如果一个端口被用作输出，则需要将其设置为推挽模式；如果用于输入，则可以设置为高阻模式，这样可以避免输入端口对信号源造成影响。

2.2.2 IO口的初始化步骤与代码实现

IO口的初始化通常包括两个步骤：选择端口方向和配置端口模式。

以下是一个简单的代码示例，用于初始化P1端口的所有引脚为输出模式：

#include
void IO_Init() {
    P1 = 0x00;  // 将P1端口所有引脚初始化为低电平
}
void main() {
    IO_Init();  // 调用初始化函数
    // 其他代码...
}

在这个例子中，我们通过将P1端口全部赋值为0x00，实现了将P1端口设置为输出模式的目的。在实际应用中，端口的初始化可能需要根据具体的硬件设计来配置每个引脚。

初始化IO口对于矩阵键盘的使用至关重要，因为键盘的每个按键都连接到微控制器的IO口。通过正确的初始化设置，微控制器可以准确地检测按键状态，从而实现键盘的正常功能。

3. 矩阵键盘扫描与解码技术 3.1 循环扫描过程 3.1.1 扫描原理的讲解

矩阵键盘的工作原理基于行列扫描。在矩阵键盘中，按键分布在行和列交叉点上，通过行列的电平变化来检测按键动作。循环扫描就是一种不断检测行列电平变化的技术，以确定哪个按键被按下。

扫描过程通常包括以下步骤： 1. 初始化键盘矩阵的所有行列线为输入状态。 2. 设置某一行线为低电平（或高电平），其余行为高电平（或低电平）。 3. 检测每一列的电平状态，如果某列出现与设置行线相反的电平，则表示该列对应行线上的按键被按下。 4. 对每一行重复上述过程，直到检测完所有行列交叉点。

3.1.2 扫描过程的代码实现

以下是使用C51实现的一个简单的矩阵键盘扫描函数的代码示例：

// 假设行列分别连接到P1和P2端口
#define KEY_PORT_ROW P1
#define KEY_PORT_COL P2
unsigned char scan_key() {
    unsigned char row, col, key = 0xFF;
    for (row = 0x00; row < 0x04; row++) {
        KEY_PORT_ROW = ~(0x01 << row);  // 将当前行为低电平，其余行保持高电平
        for (col = 0; col < 4; col++) {
            if (!(KEY_PORT_COL & (0x01 << col))) {  // 检测列电平是否为低电平
                key = (row << 4) | col;  // 组合行列值作为按键码
                while (!(KEY_PORT_COL & (0x01 << col)));  // 等待按键释放，消抖处理
                return key;
            }
        }
    }
    return key;
}

在这个函数中，我们首先定义了连接键盘行列的端口。然后通过循环逐行设置低电平，并检测每一列的状态。如果检测到某列的电平与预期不符，则表示相应的按键被按下，并返回一个组合的按键码。

3.2 键值解码技术 3.2.1 解码的基本原理

当通过扫描得到一个按键码后，我们需要将这个原始的按键码转换成一个实际可识别的按键值。解码过程通常基于预定义的按键映射表进行。

3.2.2 解码过程的详细分析与代码

假设我们有一个4x4的矩阵键盘，每个按键都有一个对应的字符值，解码过程如下：

// 假设这是按键的映射表，行和列分别对应上面的定义
unsigned char key_map[4][4] = {
    {'1', '2', '3', 'A'},
    {'4', '5', '6', 'B'},
    {'7', '8', '9', 'C'},
    {'*', '0', '#', 'D'}
};
// 解码函数
char decode_key(unsigned char key_code) {
    unsigned char row = key_code >> 4;   // 提取行值
    unsigned char col = key_code & 0x0F; // 提取列值
    return key_map[row][col];  // 根据行列值返回对应的字符
}

在这个解码函数中，我们首先通过位运算提取出行和列的值，然后根据这些值在映射表中检索对应的字符值并返回。

通过本章的介绍，我们已经理解了矩阵键盘扫描与解码技术的原理和实现方法。在下一章中，我们将讨论如何进一步优化矩阵键盘的处理技术。

4. 矩阵键盘的优化处理技术

矩阵键盘作为输入设备，其稳定性和响应速度对于用户交互体验至关重要。优化处理技术的引入，不仅可以提高键盘的响应速度，还能改善用户使用时的舒适度，从而提升整个系统的性能。本章节将深入探讨中断处理和消抖处理机制两种优化技术，以及它们在矩阵键盘中的具体应用。

4.1 中断处理应用 4.1.1 中断的基本概念

在计算机系统中，中断是一种机制，用于告知处理器有一个需要立即关注的事件。当中断发生时，处理器将暂停当前的任务，跳转到一个预先设定的中断服务程序（ISR）去处理这个事件，然后再返回继续执行被中断的任务。这种机制使得处理器能够高效地管理多个任务，提升了系统的实时性和响应速度。

4.1.2 中断处理在矩阵键盘中的应用

在矩阵键盘的设计中，利用中断处理机制可以显著提高按键响应的速度和效率。传统的查询式扫描需要不断地轮询键盘状态，这不仅浪费处理器资源，还可能导致按键响应延迟。通过配置键盘的某一行或一列作为中断触发源，当按键动作发生时，可以通过中断信号通知处理器。这样，处理器就可以迅速响应按键事件，执行中断服务程序处理按键动作，而无需持续占用CPU资源进行扫描，从而优化了整个系统的性能。

// 示例代码：中断处理函数
void KeyBoard_Interrupt() interrupt [interrupt_vector] {
    // 中断向量号需根据实际硬件配置
    // 中断处理逻辑
    // 例如：读取键盘状态、判断按键等
}

在上述代码中，
