单片机矩阵键盘扫描程序入门：C语言编写及关键知识点介绍

简介：单片机矩阵键盘扫描程序是入门级任务，以C语言编写，便于理解和移植。程序设计需掌握硬件接口、扫描原理、中断与循环扫描、消抖技术、键值编码、C语言编程技巧、优化与扩展、调试与测试等关键知识点。通过分析源代码与实践，加深对单片机交互式输入的理解。

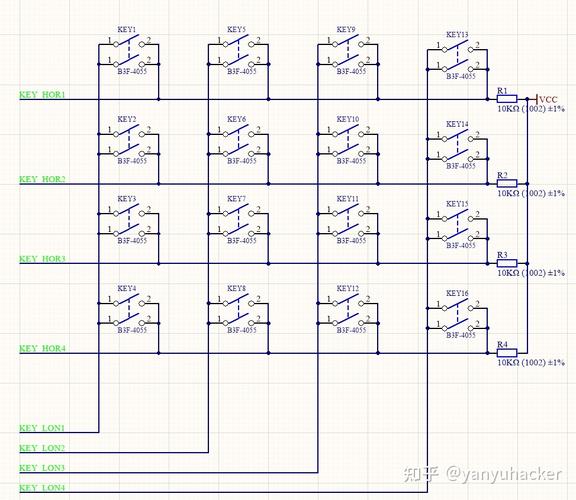

1. 矩阵键盘硬件连接 简介

矩阵键盘作为输入设备在各种电子系统中广泛使用，尤其在需要多个输入点的场景下，其硬件连接方式对于整个系统的稳定性和响应速度有着决定性的影响。

硬件组件

矩阵键盘主要由以下硬件组件构成：

连接步骤 确定行列数量 ：首先确认矩阵键盘的行列配置，如4x4键盘表示4行4列。 连接行线和列线 ：将行线连接到控制器的输出端口，列线连接到输入端口。 上拉或下拉电阻 ：为了确保稳定的信号输入，通常在行线或列线上添加上拉或下拉电阻。 防抖电容 ：在每个按键开关上并联一个小电容以消除可能的机械和电气干扰。 进行初次测试 ：连接完毕后进行简单的按键测试，确保硬件连接无误。

通过以上步骤，可以完成矩阵键盘与控制器的基本连接。接下来，就需要进入扫描原理的学习和实践，确保能够准确读取按键状态。

2. 扫描原理与实践 2.1 矩阵键盘的工作原理 2.1.1 键盘矩阵的工作模式

矩阵键盘是一种多键同时工作的输入设备，利用多条行线和列线构成的矩阵来进行按键的识别。工作模式主要依赖于行列交叉扫描原理。每行依次输出低电平信号，当某一行输出低电平时，其他行保持高电平状态。这时，对应的列线会通过按键连接到被激活的行线上，通过检测列线上的电平状态，判断是否有按键动作发生。

在单片机系统中，为了节约IO端口，通常使用行列扫描法，利用行列扫描的方式来获取按键信息。在硬件连接上，矩阵键盘的一端连接到单片机的行IO端口，另一端连接到列IO端口。通过依次将行IO端口设置为输出模式，并输出低电平，同时将列IO端口设置为输入模式，并检测是否读取到低电平信号，从而确定哪个键被按下。

2.1.2 行与列扫描过程解析

行扫描过程主要涉及将行线逐一置为低电平，通过此方式激活行。列扫描则是在行线激活状态下，检测列线的状态。实际工作时，首先将所有行线置为高电平状态，然后将某一行置为低电平，此时，只有被该行线和某列线同时交叉覆盖的按键才可能被激活。通过检测列线的电平状态，如果检测到低电平，则表明对应的按键被按下。

为了提高扫描效率，通常使用快速的行扫描和列检测相结合的方法，这样可以同时检测多个按键。例如，当一个按键被按下时，对应的行线会与列线相交，扫描程序检测到这一行的列信号为低电平，进而判断出哪个按键被激活。

2.2 扫描实践案例分析 2.2.1 单片机与矩阵键盘的连接实例

以一个4x4的矩阵键盘为例，假设计算机系统使用一个单片机进行控制，矩阵键盘的行线连接到单片机的P1.0至P1.3，列线连接到单片机的P1.4至P1.7。具体的连接方式如下：

单片机通过设置GPIO的方向寄存器来决定哪些引脚作为输入，哪些引脚作为输出。扫描程序将不断循环，将P1.0至P1.3依次置为低电平，同时将P1.4至P1.7作为输入线读取状态。

2.2.2 扫描程序设计与代码解析

/* 假设使用的是8051单片机，以下为扫描程序的核心代码 */
#define KEYPAD_PORT P1
void ScanKeyPad(void) {
    for (int row = 0; row < 4; row++) {
        KEYPAD_PORT = ~(1 << row); // 将当前行置为低电平
        for (int col = 0; col < 4; col++) {
            if ((KEYPAD_PORT & (0x10 << col)) == 0) { // 检测列线是否为低电平
                // 此处添加按键处理代码，比如存储按键编码等
            }
        }
        KEYPAD_PORT = 0xFF; // 将所有行线恢复高电平
    }
}

以上代码段展示了矩阵键盘的基本扫描过程。首先，使用一个循环来逐个激活行线，然后使用另一个循环来检测列线的状态。如果某列的线状态为低电平，则说明在当前激活的行线上有按键被按下。由于矩阵键盘的交叉点可能存在多个按键同时被按下的情况，通常需要进一步处理按键的冲突和优先级问题。在实际应用中，可能还会包括对按键的去抖动处理以确保扫描的准确性。

此外，以上代码片段也可以通过优化来减少I/O端口的使用，或者处理由于按键同时被按下导致的行列冲突问题，例如，通过延迟扫描和过滤来提升扫描过程的稳定性。代码中已经暗示了处理编码的框架，实际应用中需要根据具体需求来实现完整功能。

3. 中断驱动与循环扫描方法 3.1 中断驱动扫描机制 3.1.1 中断系统的工作原理

在嵌入式系统中，中断是一种非常重要的机制，它允许处理器响应外部事件或内部条件的改变，并立即执行特定的代码段来处理这些事件。当发生中断时，CPU会立即暂停当前的任务，保存现场（即寄存器状态），跳转到一个预定的中断服务程序（ISR）执行，完成后返回原来的任务继续执行。

中断可以分为硬件中断和软件中断。硬件中断通常由外部设备（如矩阵键盘）通过特定的引脚信号到CPU，请求CPU为其服务。软件中断则是在程序中通过执行特定的指令（如INT指令）产生中断。

中断驱动机制相比于循环扫描，具有以下优势：

3.1.2 中断服务程序设计要点

设计一个有效的中断服务程序需要考虑以下要点：

在代码实现上，中断服务程序通常是一个无返回值且无参数的函数。下面是一个简单的中断服务程序示例：

// 假设使用C语言在某嵌入式平台编写中断服务程序
void interrupt_handler(void) {
    // 中断处理代码
    // 例如：更新按键状态变量，设置按键事件标志等
}

在上述代码中，当按键中断发生时，CPU会立即执行 函数。在函数中完成必要的按键处理逻辑。

3.2 循环扫描方法探讨 3.2.1 循环扫描的基本步骤

循环扫描是指CPU在一个无限循环中定时扫描矩阵键盘的状态，以此来检测按键动作。循环扫描通常包括以下步骤：

初始化矩阵键盘的硬件接口，包括行和列的I/O端口配置。 在循环中，依次将每行设置为低电平，同时将其他行设置为高电平。 读取列线的状态，判断是否有按键动作发生。 如果检测到按键动作，执行相应的处理逻辑（例如，等待按键释放、消抖处理、执行按键对应的功能等）。 循环回到步骤2，继续扫描下一个行。

循环扫描通常以定时器中断为基础，定时器中断触发时执行一次扫描动作。这种方式的实现相对简单，便于编程。

// 伪代码示例
while (1) {
    for (int row = 0; row < ROWS; ++row) {
        // 将当前行置为低电平，其余行置为高电平
        setRow(row, LOW);
        for (int col = 0; col < COLS; ++col) {
            // 读取列状态，判断按键是否被按下
            if (readColumn(col) == LOW) {
                // 按键被按下，执行相关处理逻辑
                handleKeyPress(row, col);
            }
        }
        // 将当前行置为高电平
        setRow(row, HIGH);
    }
}

3.2.2 实时响应与资源消耗的权衡

在循环扫描方法中，实时性和资源消耗之间的权衡是设计时需要考虑的关键因素。实时性越高，意味着循环扫描的频率越高，相应的资源消耗也会增加。如果扫描频率过高，会对CPU的性能产生较大的影响；反之，如果扫描频率过低，则可能导致按键响应不及时。

为了在实时性和资源消耗之间取得平衡，通常需要根据具体应用的需求进行调整，例如：

// 动态调整扫描频率的示例伪代码
void adjustScanRate(bool keyEvent) {
    if (keyEvent) {
        // 增加扫描频率以提供更好的响应性
        setScanInterval(SMALL_INTERVAL);
    } else {
        // 降低扫描频率以节省资源
        setScanInterval(LARGE_INTERVAL);
    }
}

通过上述方法，在保持良好用户体验的同时，也优化了系统资源的使用。

在下一章节中，我们将探讨消抖技术应用的相关内容，进一步提升矩阵键盘的稳定性和响应性。

4. 消抖技术应用

消抖技术是输入设备中不可或缺的技术之一，它主要用于消除由于机械或电气因素导致的信号抖动。在矩阵键盘的应用中，按键在被按下或释放时，由于接触不良或其他原因，会产生短暂的高频开关动作，这种现象称为抖动。如果不加以处理，会导致误操作或系统不稳定。因此，了解消抖技术的原理和应用对于提高键盘输入的准确性和稳定性至关重要。

4.1 按键消抖的必要性 4.1.1 按键物理特性和信号抖动问题

物理按键由弹簧和接触片构成，当按键被按下或释放时，接触片可能会因为接触不良或弹簧反弹产生多次闭合和断开动作。这种现象在短时间内产生了多次的电信号变化，即使用户只进行了单次按键操作。在数字电路中，这种抖动表现为高频脉冲信号，如果不加以处理，可能会被系统误认为是多个按键操作。

4.1.2 软件消抖与硬件消抖的对比

消抖技术主要有两种实现方式：硬件消抖和软件消抖。硬件消抖通常依赖于电阻-电容（RC）滤波器或专门的硬件消抖电路来实现，而软件消抖则是在程序中通过算法来消除抖动。硬件消抖虽然能更有效地去除物理抖动，但增加了硬件成本；而软件消抖在不增加硬件成本的情况下，通过编程手段实现，但对处理器资源的消耗也相对较大。在实际应用中，通常需要根据成本和性能需求来选择适合的消抖方式。

4.2 消抖技术的实现方法 4.2.1 软件延时消抖

软件延时消抖是最简单的消抖方法，通过在检测到按键状态变化后，程序延迟一定时间（例如50ms），再次检测按键状态。如果确认按键状态稳定，则认为按键有效。这种方法的优点是实现简单，缺点是会占用系统资源，并可能导致按键响应的延迟。

// 软件延时消抖示例代码
if (read_keypad() != last_state) {
    delay_ms(50); // 延时50ms
    if (read_keypad() == last_state) {
        // 确认按键状态稳定，处理按键事件
    }
}

4.2.2 定时器消抖与状态机消抖

定时器消抖是另一种软件消抖技术，使用定时器中断来周期性地检测按键状态。状态机消抖则基于状态机逻辑，通过记录按键的前后状态变化，判断是否达到稳定的输入信号。

// 定时器消抖示例代码
void timer_isr() {
    static uint32_t last_debounce_time = 0;
    uint32_t current_time = millis();
    if ((current_time - last_debounce_time) > DEBOUNCE_DELAY) {
        if (read_keypad() == stable_state) {
            // 处理按键事件
        }
        last_debounce_time = current_time;
    }
}

状态机消抖逻辑较为复杂，下面是一个简化的状态机消抖实现的伪代码：

enum KeypadState { IDLE, DEBOUNCE, PRESSED, RELEASED };
enum KeypadState state = IDLE;
bool buttonPressed = false;
void updateKeypadState() {
    switch (state) {
        case IDLE:
            if (read_keypad() == PRESSED) {
                state = DEBOUNCE;
            }
            break;
        case DEBOUNCE:
            if (read_keypad() == STABLE_PRESSED) {
                buttonPressed = true;
                state = PRESSED;
            } else {
                state = IDLE;
            }
            break;
        case PRESSED:
            if (read_keypad() == RELEASED) {
                state = IDLE;
                buttonPressed = false;
            }
            break;
    }
}

在这些消抖技术中，软件延时是最直接的方法，适用于实时性要求不高的场景；而定时器消抖和状态机消抖则适合于对响应时间和准确性要求更高的应用。每种消抖技术的选择都应根据具体应用场景和需求来决定。

通过这一章节的详细探讨，我们了解到了消抖技术的重要性和实施方法。按键消抖不仅仅是一种技术实现，更是一种对用户体验的深度考量。在下一章节中，我们将深入探讨键值编码技术，这是从硬件信号到软件可识别指令转换的关键步骤。

5. 键值编码技术

在键盘控制系统中，键值编码技术是实现按键与具体操作关联的关键步骤。它涉及到将物理按键的行列坐标转换为实际的键值，并在此基础上，通过应用编程接口(API)将按键信号转换为用户可执行的操作。

5.1 键值编码原理 5.1.1 线性编码与非线性编码

在矩阵键盘的控制系统中，编码方式主要有线性编码和非线性编码两大类。

线性编码 （也称为一维编码）是将矩阵键盘的每一行或每一列中的按键映射为一个连续的数值。这种编码方式的优点是编码规则简单，易于理解和实现，但其缺点是随着按键数量的增加，编码空间也会成倍增加，这可能导致对内存的需求增高。

非线性编码 （如二进制编码）是将每一行和每一列分别进行编码，通过二进制位的组合确定具体的按键。例如，一个4x4的键盘可以使用4位二进制来表示行，再用4位二进制来表示列，从而将16个按键编码成一个16位的二进制数。非线性编码可以有效节省编码空间，尤其是在按键数量较多的键盘中，但其编码和解码过程相对复杂。

5.1.2 键值映射的基本方法

键值映射通常依赖于查找表（ Table），这是一种用于映射输入值到输出值的数据结构。在矩阵键盘中，查找表将行列坐标映射到特定的键值。

在实现时，可以使用一维数组或者二维数组来存储键值映射表。对于线性编码，使用一维数组较为方便，而对于非线性编码，则可能需要使用二维数组。例如，对于4x4的矩阵键盘，每个按键对应一个特定的键值，可以将这些键值存储在名为 的二维数组中：

#define ROWS 4
#define COLS 4
uint8_t keyValueMap[ROWS][COLS] = {
    {1, 2, 3, 'A'},
    {4, 5, 6, 'B'},
    {7, 8, 9, 'C'},
    {'*', 0, '#', 'D'}
};

在实际应用中，当检测到一个按键被按下时，代码将确定行和列，然后在键值映射表中查找对应的键值。

5.2 键值编码技术的实践应用 5.2.1 矩阵键盘键值编码实例

假设有一个4x4的矩阵键盘，其按键布局如下：

1   2   3   A
4   5   6   B
7   8   9   C
*   0   #   D

要实现键值编码，首先要确定如何扫描键盘并检测按键的按下。我们可以利用之前的扫描方法来获取行列值，然后根据行列值来确定按键值。以下是一个简单的键值编码实例：

// 假定行列扫描函数如下：
uint8_t scanRow();
uint8_t scanCol();
// 简单的键值编码实现
uint8_t getKeyValue() {
    uint8_t row = scanRow();
    uint8_t col = scanCol();
    if (row < ROWS && col < COLS) {
        return keyValueMap[row][col];
    }
    return 0xFF; // 未按下或非法按键返回0xFF
}

该函数 负责读取按键，并返回与按键对应的值。如果按键被正确识别，它将返回一个有效的键值；如果没有按键被按下或发生了错误，则返回0xFF。

5.2.2 键值转换与应用编程接口(API)设计

键值转换通常需要与特定的软件环境或应用程序集成，这就需要设计一些应用编程接口(API)来处理键值编码结果。API可以是简单的函数，也可以是更复杂的类或模块。

例如，可以设计一个 ( ) 的函数，该函数接收从键盘编码得到的键值，并根据应用程序的具体逻辑来执行相应的操作：

void processKeyPress(uint8_t keyValue) {
    // 根据KeyValue执行相关操作
    switch(keyValue) {
        case 'A':
            // 处理按键A的事件
            break;
        case 'B':
            // 处理按键B的事件
            break;
        // ...其他按键事件处理
        default:
            // 默认处理未知按键事件
            break;
    }
}

API的设计应该尽可能通用，以适应不同的使用场景。在实际的软件开发中，API可以进一步封装，提供更为丰富和灵活的编程接口，以满足各种复杂应用需求。

键值编码技术是实现矩阵键盘功能的基础，通过合理的编码设计和应用编程接口的实现，可以有效地将按键操作转换为应用程序可以理解的指令，从而实现人机交互的智能化和自动化。

6. C语言位操作与I/O控制 6.1 位操作技术解析

位操作是C语言中对数据的位进行处理的一种操作，它可以直接对硬件资源进行精细控制。通过位操作可以提高程序的运行效率和对硬件资源的使用效率。在矩阵键盘的开发中，位操作经常被用来快速检查和设置I/O端口的状态。

6.1.1 位操作的基本概念

位操作主要包括按位与（&）、按位或（|）、按位异或（^）、按位非（~）、左移（）等操作。这些操作是硬件编程的核心内容，允许程序员对数据的每一个比特进行独立的操作。

例如，对于一个字节的变量 byte ，我们可以使用位操作来设置它的某一位：

byte |= 0x01; // 将最低位设置为1

或者清除某一位：

byte &= ~0x01; // 将最低位设置为0

位操作的灵活性使其成为处理位级硬件问题的理想选择。

6.1.2 位操作在键盘扫描中的应用

在矩阵键盘的扫描过程中，位操作被广泛应用于读取和修改I/O端口的状态。考虑到矩阵键盘通常由多个行线和列线组成，位操作可以用来快速检查哪一行或哪一列有按键被按下。

例如，如果我们有4行和4列，我们可以使用一个8位的变量来表示每一行和每一列的状态。当按下某一个键时，相应的行和列都会被接地（假设为低电平），因此我们可以通过位操作检查哪些行和列的交点被激活。

// 假设row_status和col_status分别表示行和列的状态
uint8_t row_status = 0xFF; // 所有行都是高电平
uint8_t col_status = 0x0F; // 前两列是低电平
// 检查哪一个行和列的交点是活动的
for (int i = 0; i < 4; i++) {
    if ((row_status & (1 << i)) == 0) { // 如果第i行是低电平
        for (int j = 0; j < 4; j++) {
            if ((col_status & (1 << (j + 4))) == 0) { // 如果第j列是低电平
                printf("Key at row %d, column %d is pressed\n", i, j);
            }
        }
    }
}

在这个例子中，位操作被用来快速检查和确定哪个键被按下。

6.2 I/O控制实现

I/O控制是计算机硬件编程中不可或缺的一部分，它是与外部设备进行数据交换和控制的基础。在矩阵键盘的开发中，通过I/O控制可以对键盘的行列线进行操作，实现对按键状态的检测。

6.2.1 I/O端口读写操作

I/O端口读写操作允许程序读取输入端口的状态和向输出端口发送命令。在不同的硬件平台上，I/O端口的读写方法可能有所不同。在嵌入式系统中，通常需要直接操作硬件寄存器来完成I/O端口的读写。

例如，对于一个通用的微控制器，我们可以定义寄存器的地址，并通过指针进行读写操作：

#define PORT_ROW (*volatile unsigned char *)
#define PORT_COL (*volatile unsigned char *)
#define ROW_MASK 0xF0 // 假设行线连接在高4位
#define COL_MASK 0x0F // 假设列线连接在低4位
void set_row(uint8_t row) {
    PORT_ROW = (PORT_ROW & COL_MASK) | (row << 4); // 设置行
}
uint8_t read_col() {
    return PORT_COL & ROW_MASK; // 读取列
}
// 设置某一行，然后检查哪些列被激活
void scan_key() {
    set_row(0b1110); // 激活第二行
    uint8_t cols = read_col(); // 读取列状态
    // 检查激活的列
    if (cols & 0x08) {
        // 第三列被激活
    }
}

在这个例子中，通过定义特定的宏，我们可以简化对I/O端口的访问。

6.2.2 特殊功能寄存器与I/O配置

特殊功能寄存器通常是指向微控制器中用于特定目的的寄存器，它们用于配置微控制器的各种硬件功能。对于矩阵键盘而言，特殊功能寄存器可以用来配置引脚的功能，比如设置某个引脚为输入模式还是输出模式。

例如，在某些微控制器上，可以使用特殊功能寄存器来配置I/O引脚为开漏输出或上拉输入：

#define DDR_REG (*volatile unsigned char *)0xXX // 数据方向寄存器地址
#define PORT_REG (*volatile unsigned char *)0xXX // 端口寄存器地址
// 配置引脚为输入输出
void configure_pin(uint8_t pin, uint8_t mode) {
    if (mode == INPUT) {
        DDR_REG &= ~(1 << pin); // 设置为输入模式
    } else {
        DDR_REG |= (1 << pin); // 设置为输出模式
    }
}

在这个例子中，通过设置数据方向寄存器 的位，我们可以配置引脚为输入或输出模式。

矩阵键盘的I/O控制和位操作是紧密相关的。位操作用于处理数据的比特级细节，而I/O控制则关注于如何将这些位级的操作映射到实际的硬件上。通过这两者的结合使用，可以有效地管理矩阵键盘的各种操作和状态。

7. 程序优化与多级扫描 7.1 程序优化策略 7.1.1 性能瓶颈分析

在矩阵键盘的程序设计中，性能瓶颈通常出现在扫描频率和响应速度上。如果扫描周期过长，会导致按键响应的延迟，影响用户体验。如果扫描频率过高，虽然可以提高响应速度，但会增加CPU的负担，造成资源的浪费。因此，性能瓶颈的分析和定位至关重要。

7.1.2 代码优化技巧

为了提升程序的执行效率，我们可以采取以下几种优化技巧：

7.2 多级扫描技术 7.2.1 多级扫描的原理与优势

多级扫描技术是将键盘分层分区进行扫描，这样可以有效降低单次扫描的数据量，提高响应速度。比如，首先对行进行扫描，确定哪一行有按键被按下，然后再对这一行的列进行扫描，确定具体的按键。这种方法的优点是可以减少单次扫描中的检查项，从而提高扫描效率。

7.2.2 多级扫描的设计与实现

在多级扫描的设计中，我们需要考虑如何分层、分区以及如何设计数据结构来存储扫描结果。以下是一个简化的多级扫描流程设计的伪代码示例：

// 伪代码展示多级扫描的实现
void MultiLevelScan() {
    for (int row = 0; row < NUM_ROWS; ++row) {
        // 激活当前行
        ActivateRow(row);
        for (int col = 0; col < NUM_COLS; ++col) {
            // 检查当前列
            if (IsKeyPressed(col)) {
                // 确认按键并记录键值
                int key = EncodeKeyValue(row, col);
                HandleKeyPressed(key);
            }
        }
    }
}
void ActivateRow(int row) {
    // 代码激活指定行
}
bool IsKeyPressed(int col) {
    // 代码检测指定列按键是否被按下
}
int EncodeKeyValue(int row, int col) {
    // 代码将行列映射到键值
}

在实际应用中，为了优化性能，我们可以在每次扫描完一行之后，加入延时或者执行其他任务，实现非阻塞式的扫描方式。此外，对于快速连击的处理，可以采用定时器记录连续按键事件，提高程序的灵活性和响应能力。

以上章节内容结合了多级扫描的原理与优势、设计与实现方式，旨在提供给IT行业相关从业者一个更深层次的思考方向，引导他们在矩阵键盘编程实践中，通过对程序的优化，实现更高效、更智能的用户交互体验。
