走进PLC的世界，揭开可编程逻辑控制器在控制系统中的奥秘

在控制系统的广阔领域中，PLC（可编程逻辑控制器）占据着举足轻重的地位。它不仅是现代工业自动化的核心，更是我们深入理解控制系统时不可或缺的一环。接下来，就让我们一起踏入PLC的世界，揭开其背后的神秘面纱，探寻控制系统中的这一关键组件究竟如何运作。

1.探索PLC的奥秘

在自动化时代的浪潮中，PLC作为控制系统的核心部件，其重要性不言而喻。为了深入理解PLC的工作原理及其在控制系统中的作用，我们有必要对其进行一番详细的探索。接下来，就让我们一起走进PLC的神奇世界，揭开其背后的科技面纱，探寻控制系统中的这一关键组件的奥秘所在。

掌握PLC技术后，你将能够编程控制交通灯、跑马灯、电梯以及混合料等自动化项目。

2.解读可编程逻辑控制器

可编程，即编程，是编定程序的简称，它涉及让计算机解决特定问题，为计算体系设定运算方法，并指导该体系按此方法执行，最终产出相应结果的过程。

逻辑，指的是思维的规则和规律，它决定了我们如何思考和解决问题。

控制器，作为电子设备中的核心部件，其作用是根据预定的程序和指令，改变电路的接线和电阻值，从而实现对电动机的启动、调速、制动和反向等功能的精确控制。它由多个组件构成，包括程序计数器、指令寄存器、指令译码器、时序产生器和操作控制器，这些组件共同协作，确保计算机系统的顺畅和高效运行。

3.PLC的定义与产生

PLC，即可编程逻辑控制器，是一种专门为工业生产设计的数字运算操作电子设备。它采用可编程的存储器，用以存储内部程序，执行诸如逻辑运算、顺序控制、定时、计数与算术操作等面向用户的指令，并通过数字或模拟式输入/输出设备，控制各种类型的机械或生产过程。PLC的产生，极大地推动了工业自动化的发展。

4.3.1 PLC的产生背景

在20世纪20年代，继电器、接触器、定时器及其触点被按照特定的逻辑关系连接，形成了传统的继电器控制系统。这种系统被广泛应用于控制各种生产机械，其结构简单、易于掌握且价格亲民，能满足多数场合的电气逻辑控制需求。然而，它也存在显著的不足之处：设备体积庞大、可靠性不足、操作速度慢，且在实现复杂控制方面功能有限。特别是其硬件接线构成的逻辑系统，使得接线变得异常繁琐。一旦生产工艺或对象发生变化，原有的接线和控制柜就必须进行相应的调整。因此，这种系统的通用性和灵活性相对较弱。

20世纪60年代，随着小型计算机的诞生，美国通用公司发起了对新通用控制系统的招标。这一系统需要满足通用性强、操作简便、可靠性高等要求。

编程便捷，支持现场即时修改程序。维护简单，采用模块化插件设计。可靠性超越传统继电器控制系统。体积更为紧凑，相较于继电器控制盘更节省空间。数据可直连至管理计算机，实现高效数据交换。成本与继电器控制盘相当，具有竞争力。输入支持交流电源，灵活适应不同需求。输出为2A交流电流，可直接驱动继电器、电磁阀等设备。系统扩展时，对原系统影响最小，兼容性强。用户存储容量可扩展至4k以上，满足大规模应用需求。

这些特点共同构成了PLC（可编程逻辑控制器）的基本特征。1969年，DEC（美国数字设备公司）成功研发出世界上第一台PLC（PDP-14），并在美国通用汽车公司的生产线上得到了实际应用。随着20世纪70年代中期微处理器和微计算机技术的出现，PLC功能得以进一步增强，如运算、数据传输和处理等，从而真正蜕变为一种电子计算器工业设备，也被称为工业计算机。

5.3.2 PLC的标准定义

PLC，即可编程逻辑控制器，是一种专为工业环境设计的数字运算操作电子系统。它配备了编程存储器，能够在内部存储逻辑运算、顺序控制、定时、计数以及算术运算等操作指令。通过数字式和模拟式的输入输出接口，PLC能够灵活地控制各类机器和工业过程。

6.PLC的演进历程

随着工业自动化的迅猛发展，PLC（可编程逻辑控制器）作为核心控制组件，也经历了不断的革新与进步。从其诞生至今，PLC在功能、性能以及应用范围上都有了显著的提升，为工业领域的自动化、智能化发展做出了重要贡献。

7.4.1 PLC发展的五个阶段

初级阶段：在20世纪70年代，PLC主要被用于执行基础的继电器控制系统任务，例如逻辑顺序控制、定时以及计数等，此时的编程语言已转变为梯形图。

崛起阶段：随后的20世纪70年代至80年代初期，PLC的功能得到了显著扩展，包括数据处理以及对模拟量的控制等。

成熟阶段：进入20世纪90年代初期，PLC进一步发展，增加了通信和网络功能，为其在更广泛的应用场景中发挥作用奠定了基础。

飞速发展阶段：到了20世纪90年代末，PLC的性能得到了全面的提升，不仅体积更小、人机界面更加友好，还在端子接线技术、内在性能（如速度和容量）以及实现功能（如运动控制、通信网络和多机处理等）方面取得了显著进步。

开放性和标准化阶段：随着PLC生产厂家的增多，各家产品在通信标准和编程语言等方面的不兼容性逐渐凸显。为了解决这一问题，标准语言得以推广，标志着PLC真正步入了开放性和标准化的新阶段。

8.4.2 PLC的发展趋势

随着科技的飞速进步，PLC（可编程逻辑控制器）在各个工业领域的应用日益广泛。其发展趋势主要体现在以下几个方面：

首先，PLC的性能将不断提升，体积更小、人机界面更加友好，使得操作更加便捷高效。其次，端子接线技术、内在性能以及实现功能等方面的进步，将进一步拓宽PLC的应用范围。此外，为了解决不同厂家产品之间的通信标准和编程语言的不兼容性问题，标准语言的推广将推动PLC向开放性和标准化的方向发展。总的来说，PLC的发展趋势呈现出高性能、多功能以及标准化、开放化的特点。

9.4.2 PLC的发展趋势

随着科技的持续进步，PLC（可编程逻辑控制器）在工业领域的应用愈发广泛。其发展动向可概括为以下几点：

首先，PLC正朝着小型化、专用化和低成本化的方向发展，这使得设备更加紧凑、高效且经济实惠。其次，大容量、高速度以及信息化技术的前进，将进一步推动PLC的性能提升和应用拓展。此外，智能模块的发展也是一大亮点，它能够增强PLC的智能化水平，从而提升系统的整体性能。同时，人机界面（接口）的改进也是不可或缺的一环，旨在提供更加友好、便捷的操作体验。最后，过程控制领域对PLC的依赖度日益加深，同时，PLC的冗余特性也备受关注。冗余设计意味着在PLC出现故障时，能够迅速切换至备用PLC，确保生产线持续稳定运行。

6. 开放性与标准化

7. 通信与联网功能的强化与易用性提升

8. 软PLC的概念及其应用

软PLC，如倍福所推出的解决方案，是在计算机系统中嵌入PLC软件，从而实现了更灵活、便捷的PLC应用。

9. PAC的概念

PAC，即 ，是自动化领域中的一种创新模式。它通过将PLC与计算机技术深度融合，实现了更为高效、智能的自动化控制。

10. PLC在现场总线中的角色

现场总线作为自动化系统中的关键部分，其传输速度至关重要。而PLC，作为现场总线中的核心设备，其性能直接影响着总线的传输速率。通过优化PLC的设计和配置，可以显著提升现场总线的传播速度，进而推动整个自动化系统的效率提升。

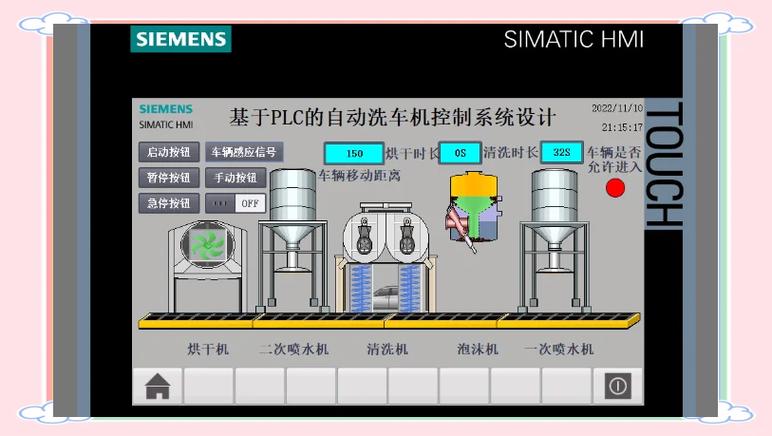

10. PLC在工业自动化领域的应用

工业自动化领域是PLC发挥重要作用的重要舞台。通过PLC的精准控制和数据传输，工业生产过程中的各个环节得以高效协同，实现智能化、自动化的生产模式。

中小型单机控制系统制造业自动化运动控制流程工业自动化

接下来，我们探讨一下单片机与PLC的区别。单片机，这种设备在家用电器中扮演着重要角色，其特点是成本低廉、开发性高，但稳定性相较于PLC略低。其小巧的体积和较高的DIY特性，使得自动门锁、电饭煲以及智能灯等产品的设计变得相对简单。对于那些对电子技术有一定了解的人来说，甚至可以尝试自己设计智能家居系统，比如智能窗帘。在设计智能窗帘时，我们可能需要用到几百元的PLC、价格亲民的步进电机、海光传感器、声控传感器以及按钮等组件。

接下来，我们进一步了解PLC的特点。与单片机相比，PLC在稳定性方面表现出色，这是其在家用电器以及运动控制领域广泛应用的重要原因。此外，PLC的易用性和灵活性也为其赢得了市场的青睐。在流程工业自动化方面，PLC更是发挥着不可或缺的作用。强大的抗干扰能力与高可靠性结构化的控制系统与广泛的通用性便捷的编程与简单的易用性——梯形图的应用强大的功能与经济实惠的成本缩短的设计、施工与调试周期简便的维护与保养

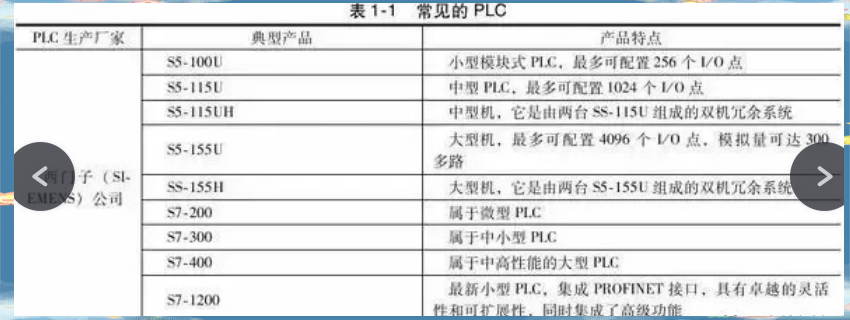

10.PLC的分类方式

按IO点数分类：PLC可以根据输入输出（I/O）点数来划分。通常，小型PLC的I/O点数不超过128点，中型PLC的I/O点数在128至2048点之间，而大型PLC的I/O点数则超过2048点。

按结构分类：另一方面，PLC也可以根据其结构来分类。这主要包括整体式和模块式两种类型。整体式PLC将CPU、I/O接口等部件集成在一个机箱内，而模块式PLC则将各个部件设计成独立的模块，便于用户根据实际需求进行灵活配置。

选型要点：在选择PLC时，需要根据实际应用需求来确定合适的型号。这涉及到对I/O点数、结构类型、功能特性以及预算成本等多个方面的综合考虑。

PLC的组成

PLC（可编程逻辑控制器）主要由以下几个部分组成：

CPU模块：这是PLC的核心部件，负责执行程序指令，进行逻辑运算和数据处理。

I/O模块：包括输入模块和输出模块，用于连接现场传感器和执行器，实现数据的采集与控制。

电源模块：为PLC提供稳定的电源供应，确保其正常工作。

存储器：用于存储用户程序、系统程序以及工作数据。

通信接口：使PLC能够与其他设备进行数据交换，实现远程监控和集中控制。

这些组成部分共同构成了PLC的基本架构，使其能够实现对工业现场的自动化控制。

中央处理单元（CPU）的职能

中央处理单元（CPU）在PLC中扮演着至关重要的角色。它不仅负责控制用户程序的执行与数据的接收、存储，还通过循环扫描的方式，借助I/O接口收集现场信号的状态和数据，并把它们存入相应的寄存器和数据存储器中。此外，CPU还能诊断PLC内部电路的工作故障和编程中的语法错误。在PLC运行过程中，它会从存储器中读取用户指令，经过命令解释后，严格按照指令要求执行数据传送、逻辑或算术运算等任务。简而言之，CPU就是PLC的“大脑”，负责接受、储存并处理各种信息，确保PLC能够高效、准确地完成自动化控制任务。

2. 存储器

在PLC中，存储器扮演着关键角色，它分为两大类：系统存储器和用户存储器。系统存储器主要用于存放生产厂家预先编写的程序，这些程序被固化在只读存储器（ROM）中，用户无法对其进行修改。而用户存储器则包括程序存储器和数据存储器，它们供用户使用和修改。

3. 输入输出单元（IO单元）

在PLC中，输入输出单元是不可或缺的组成部分。输入信号可以是数字信号或模拟量信号，它们源自外部设备，例如传感器、按钮或开关等，用于传达各种控制指令。而输出信号则是由PLC发出的，控制外部设备如接触器、继电器或电磁阀等，以实现特定的功能。

4. 电源模块

电源模块负责为PLC提供稳定的电力支持。此外，某些小型PLC还具备提供直流24V电源的能力，这一功能可满足外部传感器等开关的供电需求。

5. 扩展模块

扩展模块允许用户根据实际需求增加或减少IO/通信等模块，从而灵活配置PLC，满足各种控制系统的独特要求。

6. 通信接口

该扩展模块配备了强大的通信接口，支持与上位机进行编程交互，同时还能与触摸屏、打印机、PC及其他PLC设备进行顺畅的数据交换。

7. 其他功能部件

为了满足特定应用需求，PLC模块有时还会配备诸如存储卡、电池卡等辅助部件。

PLC的工作原理及其与继电器系统的对比

PLC，即程序逻辑控制器，其工作原理基于微处理器技术。通过存储在内部的程序指令，PLC能够接收并处理数字或模拟输入信号，进而输出控制信号以驱动外部设备。而继电器系统，则主要依赖于物理触点的闭合与断开来实现逻辑控制。相比之下，PLC具有更高的灵活性、可靠性和处理速度。

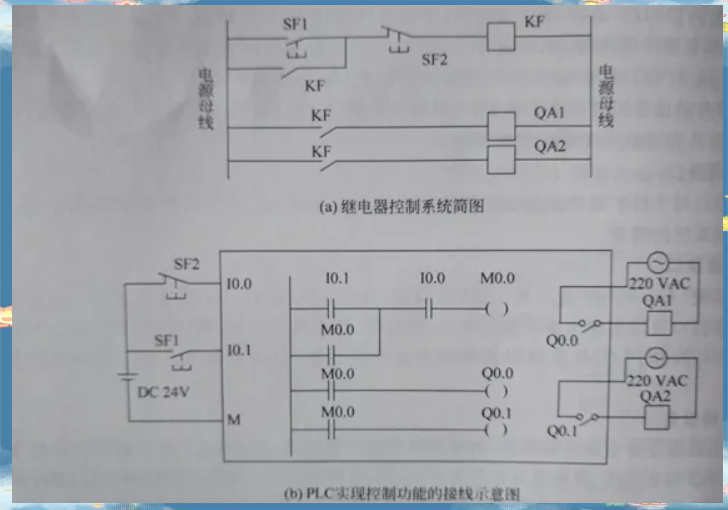

PLC与继电器系统的对比

当需要调整生产线的操作结果时，继电器控制系统通常需要重新布线，而PLC控制系统则仅需更改内部程序。此外，PLC控制系统还提供了更直观的编程方式，使得编程人员能够更轻松地理解和修改程序。接下来，我们将深入探讨PLC控制系统的示意图及编程方法。

11.9.1 PLC的工作原理

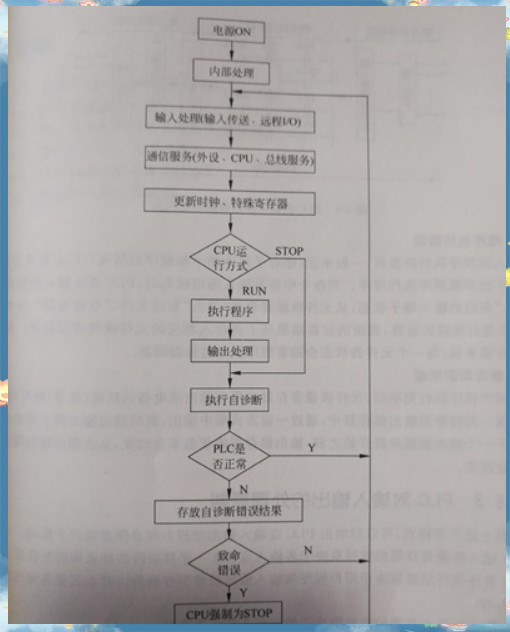

在了解PLC的工作原理时，我们需要注意几个关键步骤。首先，当PLC上电后，系统会进行一系列的初始化操作，这涵盖了硬件的初始化、IO模块的配置检查、停电保持范围的设定、系统通信参数的配置，以及其他必要的初始化处理。紧接着，PLC会进入扫描过程，这个阶段主要包括扫描输入输出处理、与其他设备的通信处理、扫描时钟以及特殊寄存器的更新处理。如果在扫描过程中发现异常，PLC会执行自诊断检查，并采取相应的出错处理措施。具体来说，每次扫描结束后，PLC都会进行自诊断，以确定自身是否处于正常工作状态。一旦发现异常，PLC的报警指示灯会亮起，同时将报警代码存入特殊寄存器中。在严重情况下，如出现致命错误，PLC会强制停止工作，以确保系统的安全和稳定。

1.9.2 PLC的工作过程的中心内容

在探讨PLC的工作过程时，我们不难发现其核心环节。PLC的工作过程围绕着扫描和通信展开，通过不断扫描输入输出状态、与其他设备进行通信、更新特殊寄存器中的数据，以及在发现异常时执行自诊断和出错处理，确保系统的稳定运行。这些环节相互关联、紧密配合，共同构成了PLC工作的中心内容。

12.课时总结

在本次课中，我们深入探讨了PLC的工作过程，并揭示了其核心环节。PLC通过不断扫描输入输出状态，与其他设备进行高效通信，不断更新特殊寄存器中的数据，以及在必要时执行自诊断和出错处理，确保了整个系统的稳定与可靠。这些环节相互依存、协同工作，共同构成了PLC工作的中心内容。通过本次课的学习，我们对PLC的工作原理有了更加全面的理解。

13.PLC的主要特点

PLC，即 Logic ，以其出色的特点在工业控制领域占据了一席之地。它使用灵活，通用性强，能够适应不同的工业应用场景。同时，PLC还具备高可靠性，抗干扰能力强，确保在复杂的工业环境中也能稳定工作。此外，其接口简单，功耗低，性价比高，使得PLC在节约成本的同时，也能满足工业生产的需求。编程简单易懂，容易掌握，进一步缩短了设计和施工的周期。

PLC的组成结构

PLC，即 Logic ，通常由以下几个核心部分构成：中央处理器CPU，负责执行程序指令；存储器，用于存储程序和数据；输入输出接口，连接外部设备与PLC，实现数据交换；以及编程器，用于编写和修改PLC程序。这些部分的协同工作，使得PLC能够高效地完成工业控制任务。

PLC的工作流程简述

PLC的工作流程通常包含三个主要阶段：首先是输入刷新，这一阶段负责采集并处理来自外部设备的输入信号；紧接着是程序执行，CPU根据存储的程序指令进行逻辑运算和数据处理；最后是输出刷新，PLC将处理结果通过输出接口送至外部设备，实现控制功能。这三个阶段的循环进行，构成了PLC对工业环境的持续监控与精准控制。

PLC工作流程详解

PLC的工作流程包含三个紧密相连的阶段。首先，在输入刷新阶段，PLC以扫描的方式持续监控输入电路的状态变化，并将这些输入信号暂时存入输入映像寄存器。接着，进入程序执行阶段，PLC会按照预定的顺序，对程序进行串行扫描和处理。在此过程中，它从输入映像寄存器和输出映像寄存器中获取必要的数据进行运算和处理，并将处理结果保存在输出映像区。最后，在输出刷新阶段，PLC将所有程序执行完毕后得到的输出结果，送至输出映像寄存器中，以实现对外部设备的控制功能。这三个阶段的循环往复，构成了PLC对工业环境的实时监控与精确控制。
