网络的多种类型：局域网、无线局域网等你了解多少？

网络，这一现代信息技术的产物，根据其覆盖区域及所采用的通信介质的不同，可以被细分为多种类型。其中，局域网（LAN）、无线局域网（WLAN）、城域网（MAN）、广域网（WAN）以及移动通信网等，都是网络世界中不可或缺的重要组成。

1. 局域网（LAN）

局域网（Local Area ，简称LAN）是在一个相对较小的地理区域内，通过传输介质将多台计算机互联而成的计算机组。它利用网络软件来支持计算机之间的文件管理、应用软件共享、打印机共享、工作组内的日程安排以及电子邮件和传真通信服务等功能。局域网通常是封闭的，例如，它可能仅限于办公室内的几台计算机，或是公司内部的多台计算机。

网络拓扑

局域网具有稳定且规范的拓扑结构，这种专用性强的特性使得网络更加有序和高效。常见的局域网拓扑结构包括星状结构、树状结构、总线结构和环形结构。其中，星状结构以其独特的组织方式受到广泛关注。在这种结构中，中心结点充当着关键角色，它连接着网络中的所有结点设备。当需要传输数据时，结点设备必须经过中心结点的处理。这种结构的优点在于其传输速度快、网络构建简单、易于管理和控制。然而，它也存在一些不足，例如可靠性相对较低，网络共享能力有限，且一旦中心结点发生故障，整个网络将陷入瘫痪状态。

(2) 树状结构

树状结构网络，亦被称为分级的集中式网络，以其低廉的网络成本和简单的结构特点而受到青睐。在该网络中，任意两个结点之间均不存在回路，且每个链路均支持双向数据传输。此外，结点的扩充过程既便捷又灵活，同时，查找链路路径也变得轻而易举。然而，值得注意的是，在这种结构的网络系统中，一旦除叶结点及其相连的链路外的任何工作站或链路发生故障，整个网络系统的稳定运行都将受到影响。

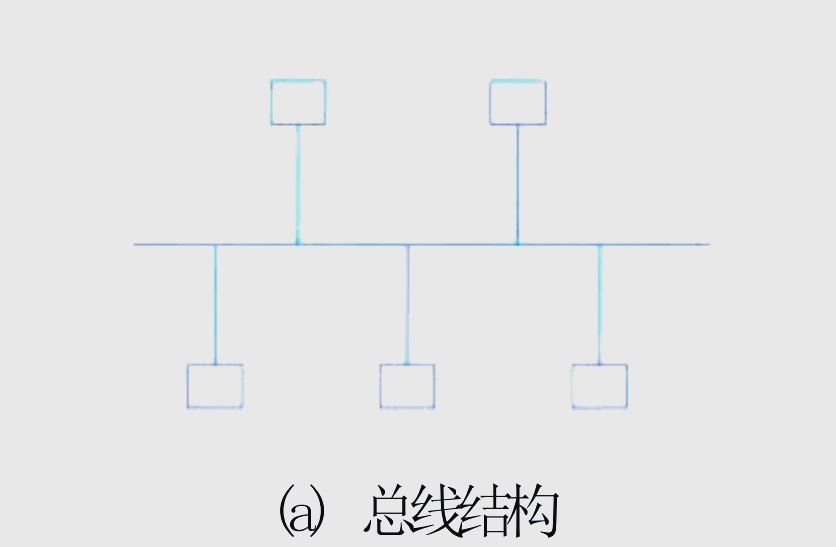

(3) 总线结构

总线结构网络，其核心在于一根总线将众多结点设备紧密相连。网络内所有结点间的信息交换均需通过这根总线来完成。然而，由于通信媒体自身的物理限制，总线的负载能力是存在上限的。总线作为整个网络通信的关键枢纽，一旦发生故障，将直接影响到总线上所有结点的通信质量。

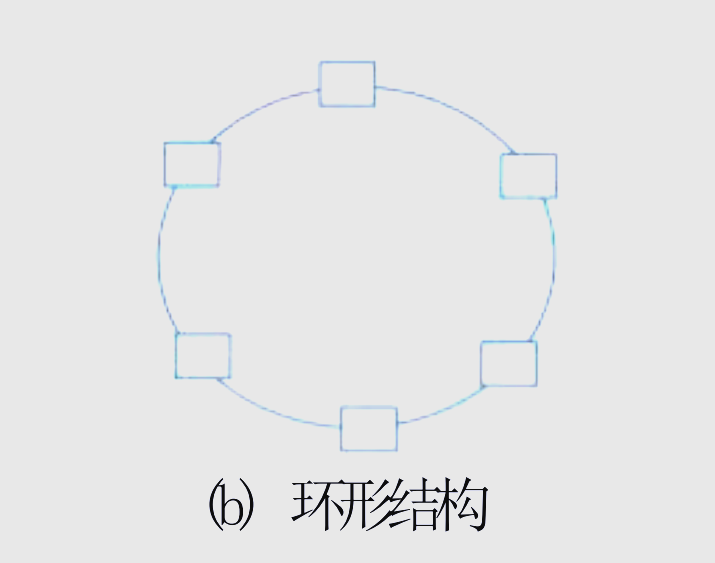

(4) 环形结构

在环形结构的网络中，各个结点通过一条首尾相连的通信链路被连接起来，从而构成一个闭合的环形网络。在这种结构下，每个结点设备都拥有平等的地位，而信息则沿着一个固定的方向进行单向传输。需要注意的是，在环形结构中，任意两个结点之间的通信都只能通过一条通路，因此不存在信道选择的问题。然而，这种结构的缺点也显而易见：一旦网络中的任何一个结点发生故障，整个网络将陷入瘫痪状态。此外，由于环路的封闭性，环形结构的网络在扩充性方面相对较差，系统的响应时间也较长，信息传输的效率也相对较低。

(5) 网状结构

在网状结构的网络中，任意两个结点之间都存在一条独立的通信链路，这使得任何单个结点的故障都不会影响到其他结点之间的通信。然而，这种拓扑结构也面临着一些挑战，包括复杂的网络布线、高昂的建设成本以及繁琐的控制方法。

2) 以太网技术

以太网（）是一种广泛应用于计算机局域网的组网技术。IEEE 802.3标准，由IEEE制定，详细规定了以太网的技术标准，涵盖了物理层的连线、电信号以及介质访问层协议的方方面面。如今，以太网已成为最普遍的局域网技术。

(1) 以太网帧结构

在以太网链路中传输的数据包被称为以太帧。这个帧结构中，DMAC和SMAC分别代表目的终端和源终端的MAC地址，而/Type字段则用于区分数据帧的类型或长度。DATA/PAD部分承载着实际的数据内容，其长度必须至少为64字节（这是由半双工模式下的最大距离计算得出的）。若数据长度加上帧头不足64字节，则需通过填充来达到最小长度要求。当/Type字段的值大于1500时，MAC子层会直接将数据帧提交给上层协议进行分帧处理，这正体现了当前流行的Ⅱ协议的特点，该协议得到了广泛的支持。而FCS字段则负责帧校验，确保数据帧在传输过程中没有出错。

(2) 最小帧长

由于CSMA/CD算法的限制，以太网帧的最小长度被设定为64字节。高层协议在传输数据时必须保证此长度要求。若实际数据长度不足64字节，高层协议需进行适当的填充以保证最小帧长。同时，数据域的长度上限通常被设置为1500字节，尽管这一上限并非严格固定。设定最小帧长的目的是为了避免网络中的某结点在发送完一个数据包的最后一个比特之前，该数据包的第一个比特还未到达较远的结点，从而可能引发数据发送冲突。

(3) 最大传输距离

以太网的最大传输距离并非固定，而是受到线路质量、信号衰减等多种因素的影响。实际的最大传输距离需根据具体情况来确定。

(4) 流量控制

当交换机端口流量超出其处理能力时，会发生端口阻塞现象。网络拥塞通常由线速不匹配（如100M端口向10M端口发送数据）和突发的集中传输引起，它会导致延时增加、丢包和重传增多，进而影响网络资源的有效利用。流量控制的主要目的是防止在设备阻塞时丢帧。在半双工模式下，流量控制通过反压技术实现，模拟碰撞以降低发送速度。全双工模式下，流量控制通常遵循IEEE 802.3标准，其中IEEE 802.3x定义了一种64字节的“PAUSE”MAC控制帧格式。当端口阻塞时，交换机发送“PAUSE”帧给信息源，要求其暂停发送一段时间。然而，在实际网络中，尤其是局域网，网络拥塞情况较为罕见，因此并非所有厂家的交换机都支持流量控制。高性能交换机通常支持半双工下的反向压力和全双工的IEEE 802.3x流控。值得注意的是，某些交换机的流量控制可能影响整个LAN的输入性能，而高性能交换机则只会阻塞向拥塞端口的输入帧，从而确保其他端口用户的正常工作。

2. 无线局域网（WLAN）

无线局域网（WLAN， Local Area ）通过无线技术实现了空中数据的传输，同时支持话音和视频信号的传输。其核心技术不仅包括红外传输、扩频技术、窄带微波技术，还涉及调制、加解扰、无线分集接收、功率控制以及节能等关键技术。在室外环境中，无线局域网主要采用点对点、点对多点、多点对点以及混合型等多种结构。相较于有线网络，无线局域网凭借其便捷的安装、灵活的使用、经济的成本以及易于扩展的特性，赢得了广泛的青睐。

WLAN标准

IEEE 802.11是无线局域网技术的奠基性标准，其初始传输速率仅为1～2Mb/s，且采用无连接协议。随后，IEEE 802.11b标准问世，其传输速率大幅提升至11Mb/s。而IEEE 802.11a标准更是将传输速率推至54Mb/s。此外，IEEE 802.11g标准也备受瞩目，它不仅与IEEE 802.11a标准具有相同的接入速率，还兼容IEEE 802.11b标准，且工作在免费的2.4GHz频段，价格更为亲民。近年来，IEEE 802.11n新标准应运而生，其传输速率可高达200Mb/s以上，进一步推动了无线局域网技术的发展。

2) WLAN拓扑结构

在WLAN中，常见的拓扑结构主要有三种：点对点型、HUB型和全分布型。这些结构各有特点，共同目标是确保用户在无线信道上能够获得与有线LAN相媲美的传输速率。

点对点型拓扑通过单频或扩频微波电台、红外发光二极管等技术，将两个固定的有线LAN网段相连结，为网络互联提供了一种解决方案。这种结构简单明了，适用于中远距离的高速通信链路，且由于缺乏移动性，收发信机的波束可以设计得较为狭窄，从而减少了功率衰耗。

HUB型拓扑则以一个中心HUB和若干外围节点为基础构建。中心HUB作为网络管理核心，负责监控网络访问、管理外围设备对广播带宽的竞争等任务。这种结构使得网络管理更为集中和便捷，同时简化了用户设备，降低了维护成本。然而，它也存在一些不足，如通信延迟可能增加、网络抗毁性较差等，特别是中心HUB的故障可能对整个网络造成严重影响。

全分布型拓扑则是一种更为灵活的结构，其特点在于没有明确的中心控制节点。这种结构在实现空间和频率复用方面具有潜力，但也可能面临用户设备复杂性增加、管理难度加大等挑战。

全分布型拓扑，目前尚处于理论探讨阶段，尚未有具体应用。它要求每个相关结点在数据传输过程中都发挥积极作用，类似于分组无线网的操作方式。在这种结构中，每个结点通常只掌握网络的部分拓扑信息，但可以通过某种方式与邻近结点共享这些信息，从而完成一种分布式的路由算法。该算法使得传输路径上的每个结点都能协助源结点将数据传送至目的结点。分布式结构具有出色的抗毁性和移动性，能够形成多跳网络，适用于低速率的中小型网络。然而，对于用户结点而言，这种结构的复杂性和成本相较于其他结构显著提高，网络管理也面临挑战。同时，随着网络规模的扩大，其性能指标会迅速下降。尽管如此，在军事领域，分布式WLAN展现出了广阔的应用前景。

3. 广域网（WAN）

广域网，一种将分布在广泛区域，如城市、国家甚至国际间的计算机设备连接起来的网络，通常由电信部门负责建设、运营和管理，旨在为公众提供通信服务。它由通信子网和资源子网两部分组成。

通信子网，主要负责数据的转发和承载用户数据，通常包含传输主干链路和末端用户线路。其构建可以利用公用分组交换网、卫星通信网和无线分组交换网等技术，实现不同地区局域网或计算机系统的互联互通，从而达成资源共享的目标。

资源子网，则是指网络中负责实现资源共享功能的设备和软件的集合。这包括网络资源设备，如信息服务或业务服务器、用户计算机、网络存储系统等，以及独立运行的网络数据设备和在网络上运行的各种软件资源和数据资源。

广域网相关技术

(1) 同步光网络

同步光网络（SONET）是利用光纤进行数字化信息通信的标准，而同步数字体系（SDH）则是在SONET基础上发展起来的国际电信联盟标准。这两种技术都属于传输网络物理层范畴，广泛应用于全球各地的通信网络中。SONET主要在美国和加拿大得到应用，而SDH则适用于其他国家。它们都能有效封装早期数字传输标准，如PDH，同时支持ATM以及SONET上的分组业务。

(2) 数字数据网

数字数据网（DDN）通过数字信道提供稳定的数据连接，满足各类租用数据专线业务的需求。其优点包括高传输速率、高质量传输、简单协议、灵活连接方式、高电路可靠性和简便的网络运行管理。

(3) 帧中继

帧中继（FR）是一种高性能的广域网技术，运行在OSI/RM的物理层和数据链路层。它采用数据包交换方式，是X.25网络的改进版本，具有更高的性能和传输效率。帧中继通过虚电路技术充分利用网络资源，提供高吞吐量和低时延服务，特别适合处理突发性业务。

(4) 异步传输技术

异步传输技术作为一种重要的通信技术，在广域网中也发挥着不可或缺的作用。它能够高效地处理数据传输，确保信息的准确性和及时性。

异步传输模式（ATM）是一种基于信元的面向连接分组交换和复用技术。它提供了高速数据传输率，能够满足语音、数据、传真、实时视频等多种业务的传输需求。在ATM中，信元既作为传输的基本单位，也作为交换的信息单位，其长度固定为53个字节，这使得高速处理和交换成为可能，同时简化了数据校验过程，显著提高了交换速率，其典型速率可达150Mb/s。

2)广域网的特点

(1)它主要致力于提供数据通信服务，支持用户利用计算机进行远距离信息交换。

(2)广域网的覆盖范围广泛，通信距离遥远，且其拓扑结构并非固定。

(3)电信部门或公司负责广域网的组建、管理以及维护，同时向社会提供有偿通信服务。

3)广域网的分类

(1)公共传输网络，通常由政府电信部门负责组建、管理及控制，其内的传输与交换设施可向任何部门或单位开放使用。此类网络主要分为电路交换网络与分组交换网络两大类。

(2)专用传输网络，为单一组织或团体所拥有、使用、控制并维护的私有通信网络。它需配备自己的通信与交换设备，并可能提供或租用线路服务给公用网络或其他专用网络。数字数据网（DDN）是其中的一种，它能在两点间建立持久且专用的数字通道，确保在租用期内用户独享带宽。

(3)无线传输网络，以移动无线网络为主，如GSM、TD-SCDMA/WCDMA/、LTE以及5G等。

4. 城域网（MAN）

城域网，简称MAN，是在城市范围内构建的计算机通信网络。它采用先进的局域网技术，使得网络传输时延降至最低。光缆是其主要传输媒介，确保传输速率高达100Mb/s以上。MAN与大型局域网相似，但采用了独特的分布式队列双总线DQDB标准，即.6。该标准通过双总线结构，将城域网内的所有计算机紧密相连。

不同于仅服务于特定单位或系统的局域网和广域网，城域网旨在为整个城市提供服务。它连接城市骨干网与本地联网用户，实现资源的共享与高效利用。城域网通常分为三个层次：核心层、汇聚层和接入层。核心层专注于高带宽业务承载和传输，与现有网络如ATM、FR、DDN、IP网络等进行互联互通。汇聚层则负责用户业务数据的汇聚、分发处理以及服务等级分类。而接入层则采用多种接入技术，进行带宽和业务分配，确保用户的顺畅接入。

5. 移动通信网

移动通信网是现代社会不可或缺的一部分，它使得人们能够随时随地保持联系。这种网络基于无线电技术，通过基站和移动设备进行通信。为了满足不同的需求，移动通信网提供了多种服务，如语音通话、短信、数据传输等。同时，随着技术的进步，移动通信网也在不断演进，为用户带来更快速、更便捷的通信体验。

移动通信网的演变历程

自20世纪80年代诞生以来，移动通信网已历经近40年的发展与变革。

1G时代，移动通信网最初采用模拟信号传输，通过频率调制将语音信号载于电磁波上，再由接收设备还原语音信息。然而，这一时代的通信容量有限，仅能传输语音信号，且存在语音品质低、信号不稳定等诸多问题。

随着2G时代的到来，手机不仅具备了通话功能，还可以上网，尽管速率仅为9.6~14.4kb/s，但文字信息的传输已成为可能，这标志着移动互联网的初步发展。

进入3G时代，数字数据传输技术得到进一步发展。通过开辟新电磁波频谱和研发新标准，3G的传输速率大幅提升，室内稳定环境下甚至可达2Mb/s，比2G时代提升了百倍。此外，更宽的频带也带来了传输稳定性的显著改善。

4G时代则是移动通信技术的又一次飞跃。采用更先进的通信协议和技术，4G的理论上网速度达到了3G的几十倍，实际用户上网体验与固网20Mb/s家庭宽带相当。这一时代，人们可以流畅地使用手机观看高清电影，进行大数据传输等操作。

而5G时代则更是开启了全新的篇章。5G不再仅仅关注技术指标的提升，更是一个多业务、多技术融合的网络。它不仅提供更高的速率和更大的带宽，还融入了智能网络技术，面向业务应用和用户体验进行优化，致力于打造以用户为中心的信息生态系统。

5G网络具备高速率特性，其峰值速率可超过20Gb/s，相较于4G提升了20倍。同时，5G网络还拥有低时延优势，网络时延从4G的50ms缩短至1ms，为用户带来更流畅的体验。此外，5G网络可支持海量设备连接，满足1000亿量级的连接需求，同时实现低功耗特性，使得基站更加节能，终端省电效果显著。

在架构方面，5G网络采用服务化架构，即SBA（-based ），这种架构使得网络功能能够灵活定制和按需组合。在5G通信系统中，涉及到的关键网元NF（ ）包括认证服务功能、接入和移动性管理功能、网络能力开放功能等。这些功能相互协作，共同为用户提供高效、安全的通信服务。同时，用户面NF则涵盖用户面功能、用户设备以及接入网或无线接入网等元素，确保用户能够顺畅地进行数据传输和业务使用。

数据网（Data ，DN）泛指运营商服务网络、互联网或第三方服务网络等，作为5G通信系统的重要组成部分，它承载着各类业务数据的传输与交换。在5G时代，数据网的发展将进一步推动通信行业的数字化转型和智能化升级。

5G系统中的控制面网元，例如AMF、SMF、NRF和NSSF等，通过服务化接口（ Based ，SBI）进行互通，并采用HTTP协议作为承载。具体而言，AMF与接入网（AN）之间采用点到点方式进行通信，选用SCTP协议；SMF与用户面网元（UPF）之间同样采用点到点通信，但使用UDP协议。此外，UPF与（R）AN以及UDP与DN之间的通信也分别基于UDP和IP协议进行。

另一方面，5G网络中引入了网络切片技术，它能够在单个物理网络上灵活地切分出多个逻辑网络，从而避免了为每个服务单独建设物理网络的必要性，显著降低了建网和运维成本。为了满足5G网络切片的需求，SPN（ ）技术被提出，其中硬切片技术基于灵活以太网（ ，FlexE）。FlexE通过PHY层的切片转发提供刚性管道隔离，并实现带宽的灵活分配。而基于FlexE Cross-的FlexE 技术则进一步将业务隔离从端口级提升到网络级，实现端到端的子信道隔离，为5G承载网络切片提供优化的转发面支持。此外，FlexE 技术的保护倒换功能可在1毫秒以内完成，将电信级保护提升至工业控制级。
